Szeglemezes tető gyártása

Tervezés

A szeglemez kötésű tetőszerkezetek mérnöki szerkezetek, melyek gyártásának és építésének alapja a pontos tervezés. A tetőszerkezet gyártmánytervében minden tartóra és csomópontra statikai számítás készül, ami lehetővé teszi a szerkezetek méretezését, ehhez számítógépes tervezőprogramot használunk. A tervező szoftver modellezi a tető kialakítását, elvégzi a statikai számításokat és elkészíti a gyártmányterveket, majd a gépvezérlési modul révén átküldi a gyártási programot a Hundegger Speed Cut 3-as ácsipari CNC, valamint a MITEK Mark 1 automata présre. A statikai terveket az IGMH Kft – Mitek hivatalos képviselete - statikus mérnöke készíti el, aki teljes körű felelősséget vállal munkájáért.

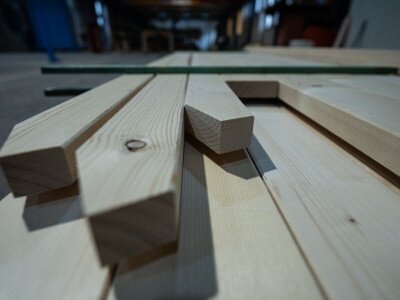

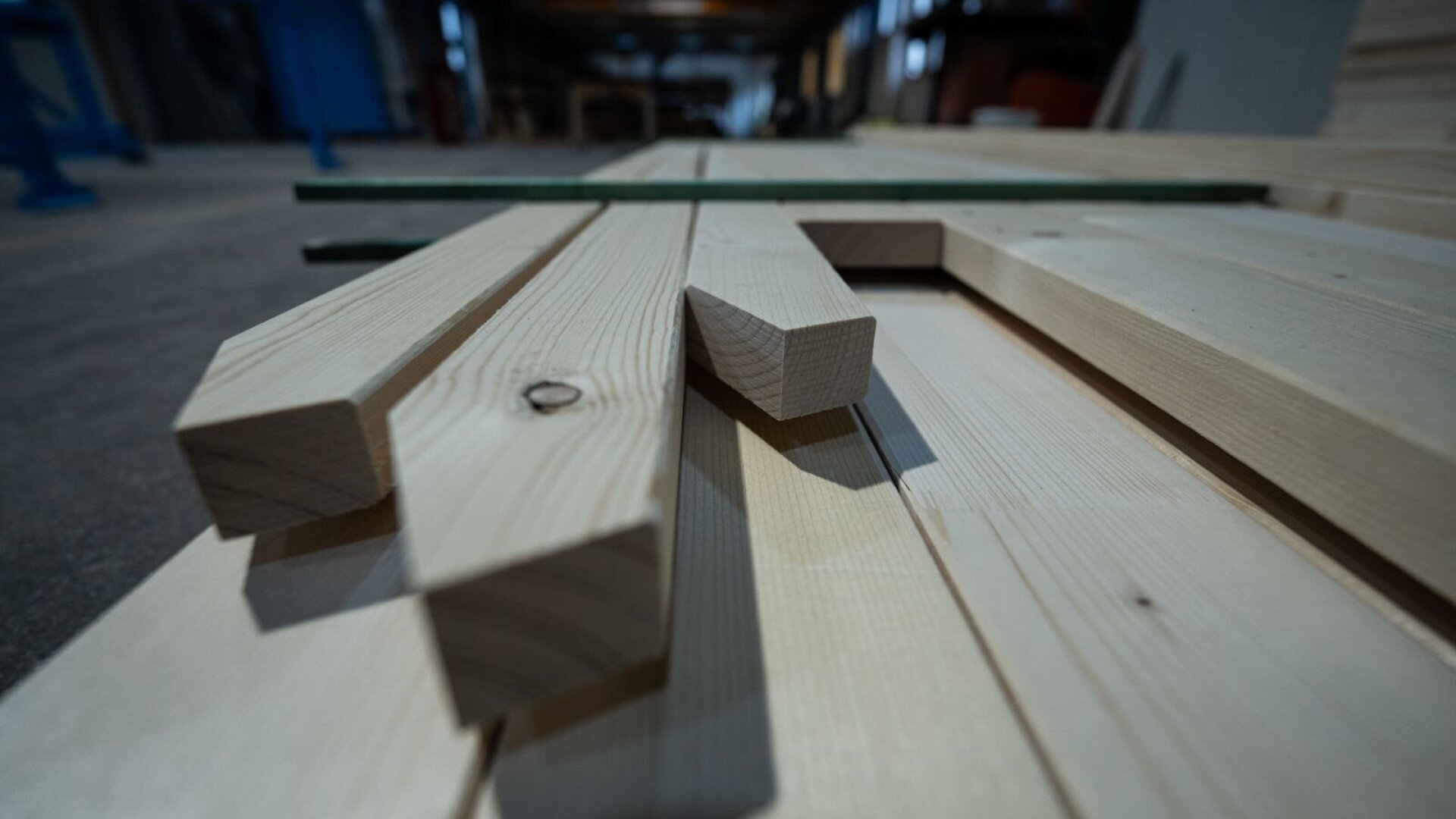

A tartók gyártásához C24 szilárdsági követelményeknek (MSZ-EN-338) megfelelő minősített szárított, gyalult faanyagot (45 mm vastag palló) használunk fel melyet a szabás után gomba és rovarkár elleni favédőszerrel kezelünk (Remmers ADOLIT BQ 20). A műveletet egy MEBA típusú áztatókádban végezzük el.

Faanyag méretre szabása

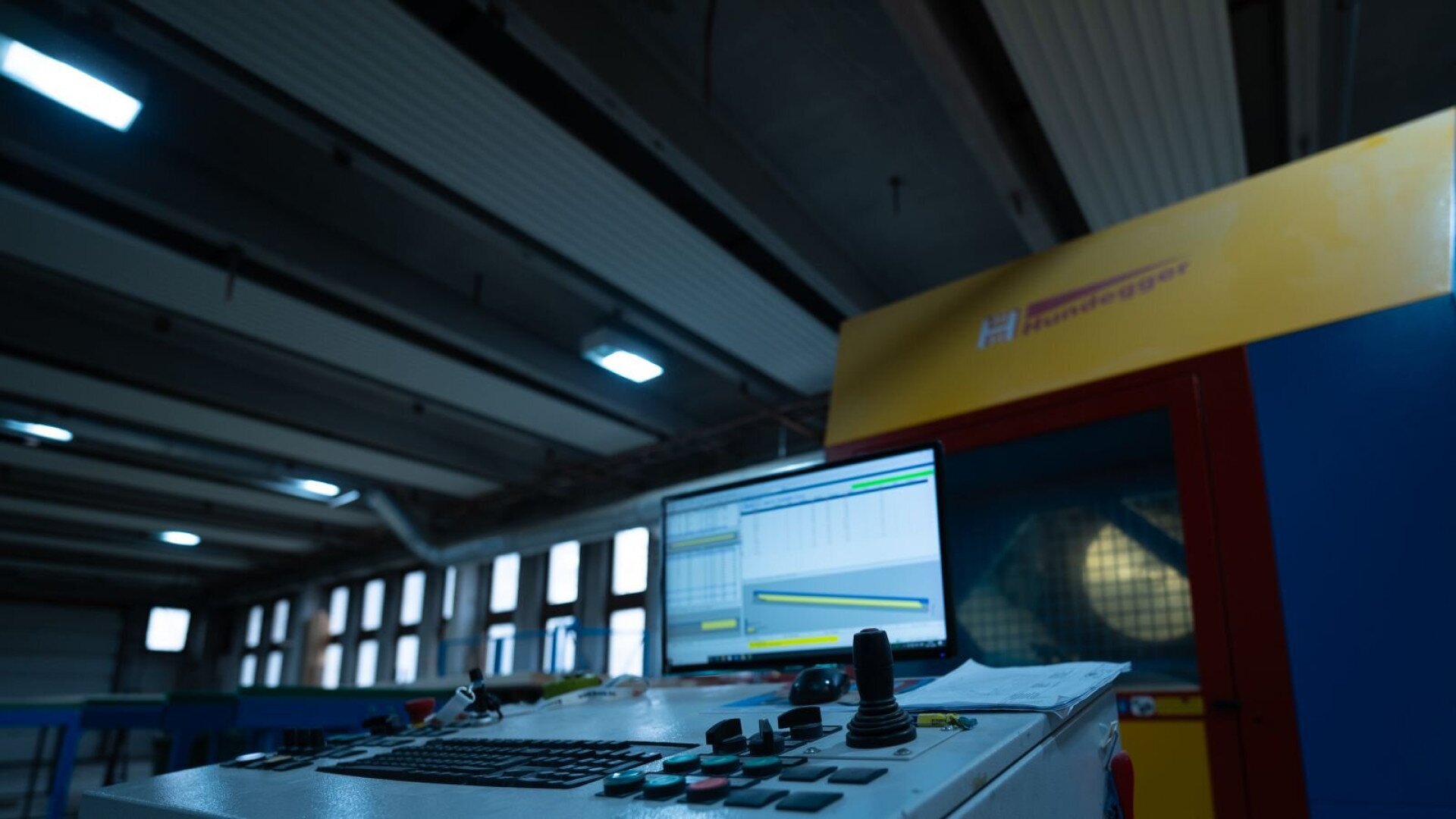

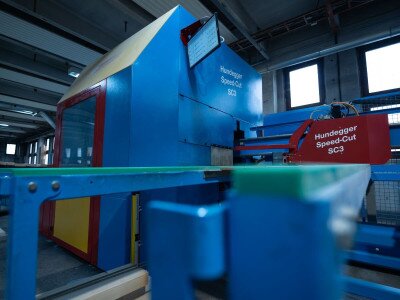

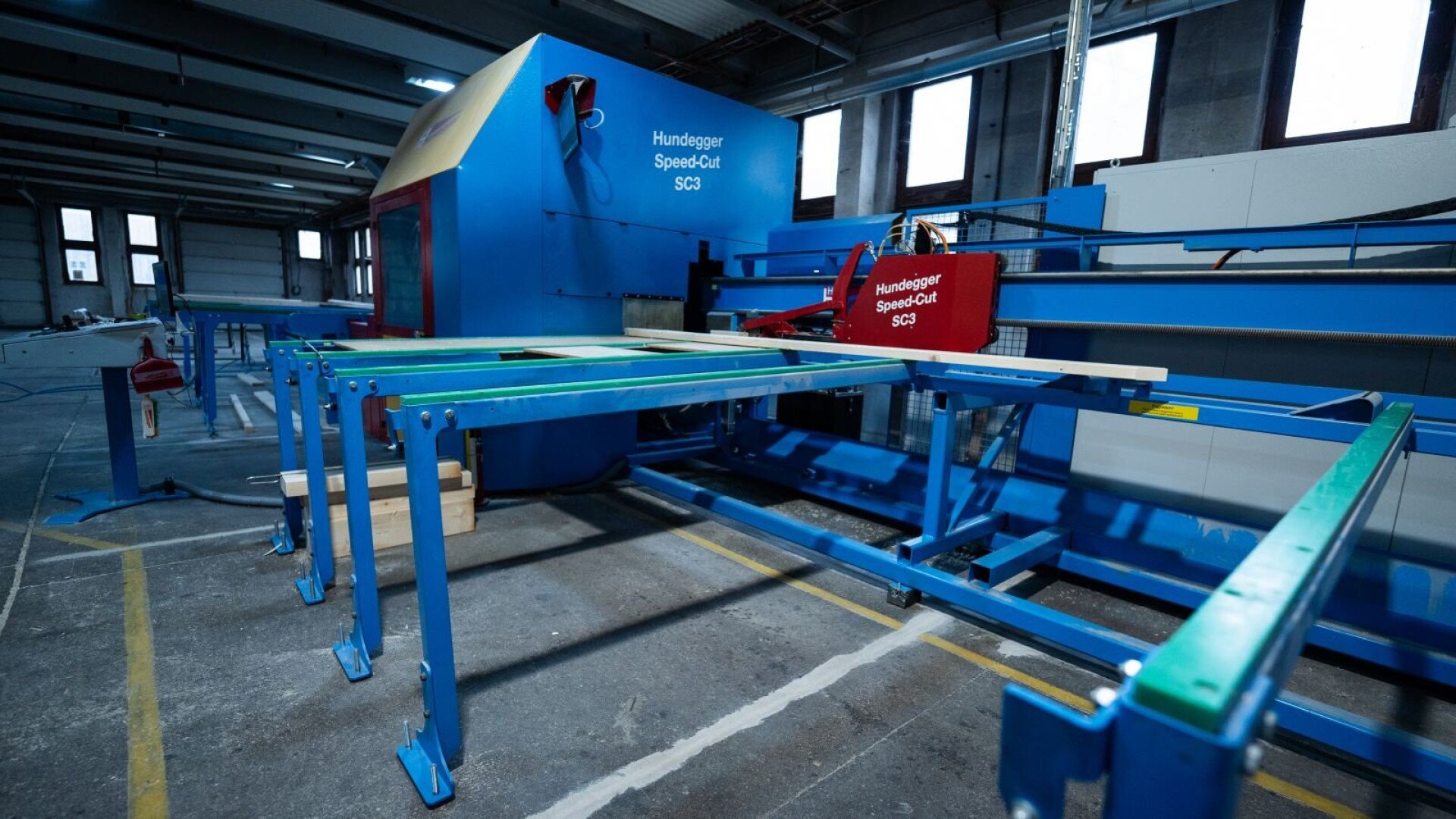

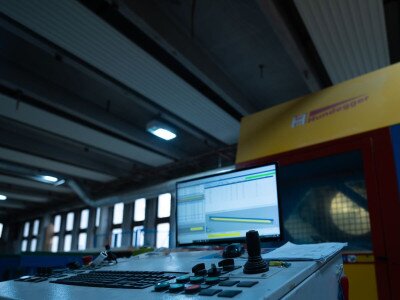

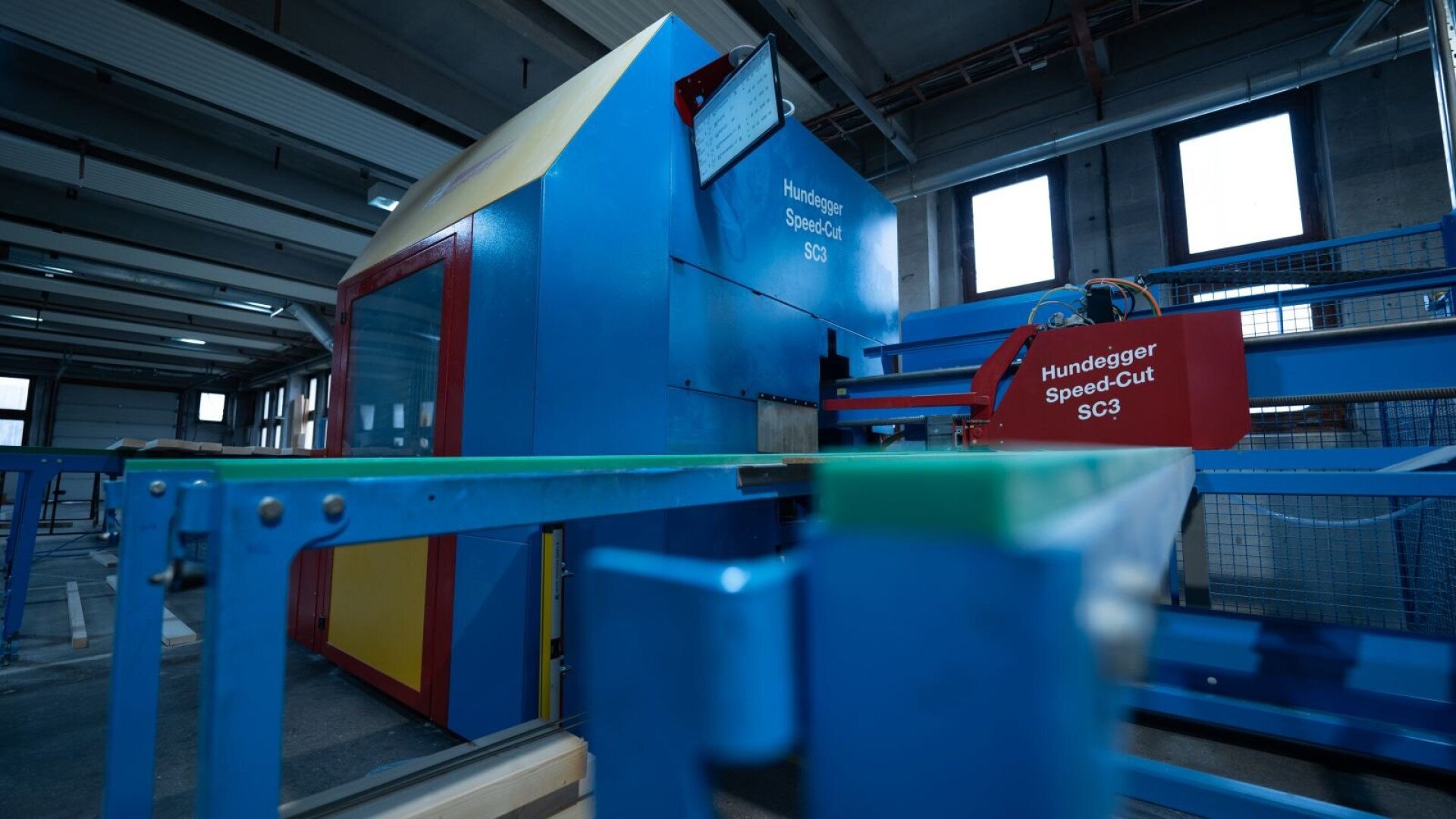

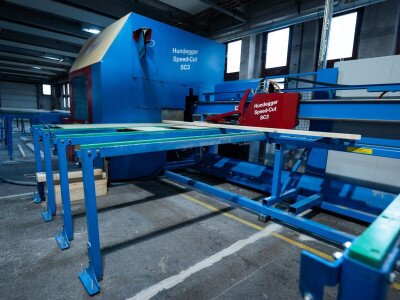

A faanyag méretre szabását egy ácsipari CNC gépsorral – Hundegger Speed Cut 3 – végezzük el melybe a gyártmánytervet elektronikus úton juttatjuk el. Ez alapján a gép kiemelkedő pontossággal végzi el a tartók anyagának szabását. A gép tűrése +/- 0,5mm

Szeglemez

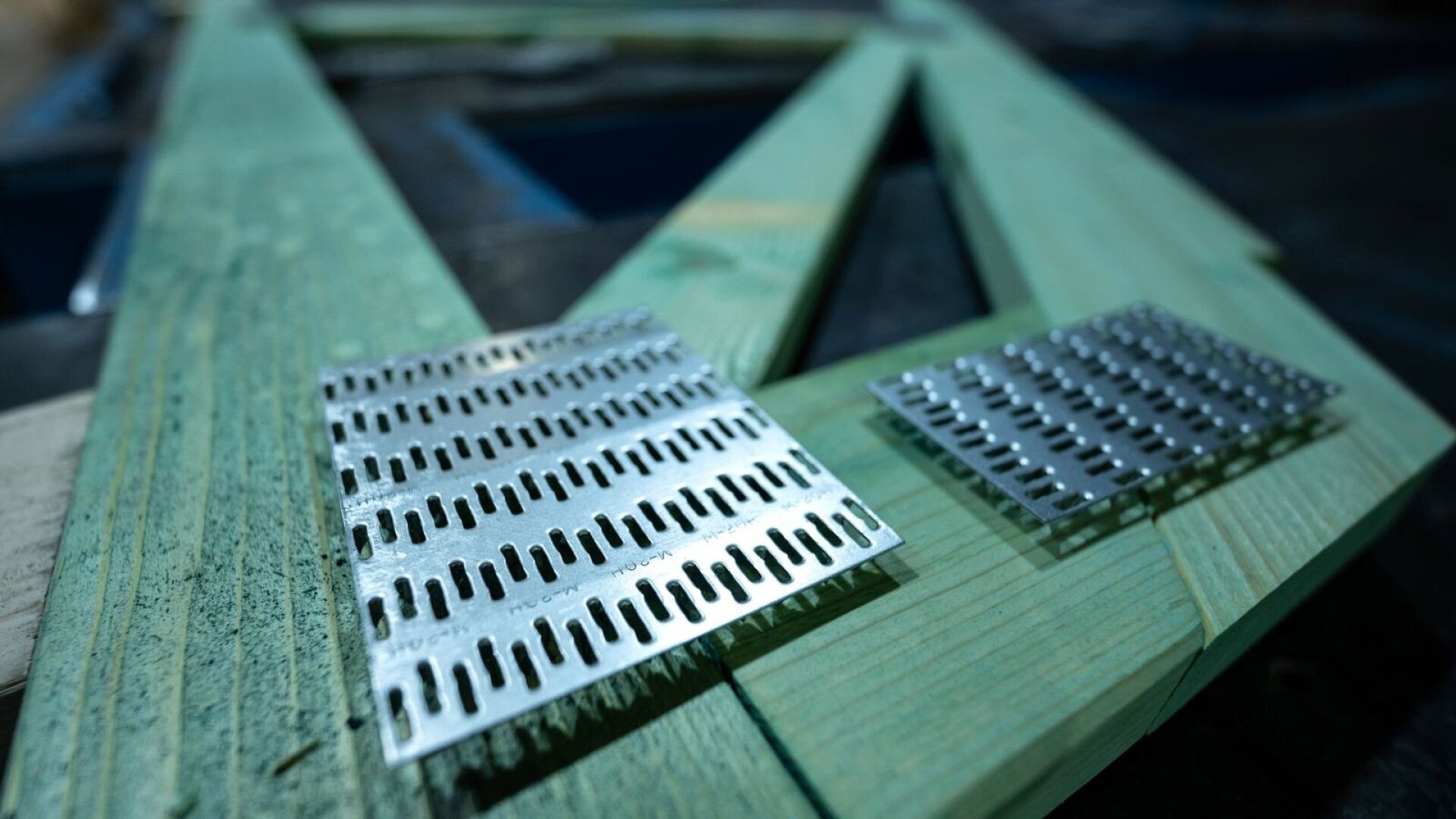

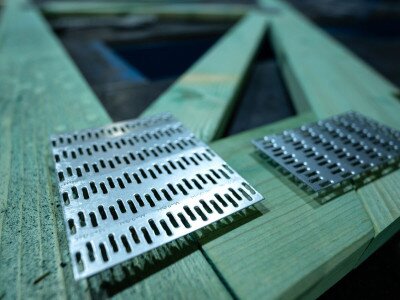

A Szeglemez a tetőszerkezet kötőeleme, ami két oldalról préselve roncsolás mentes kapcsolatot biztosít a tetőszerkezeti elemek között A felhasznált MiTek-szeglemezek egy vékony 1,0-1,5-2,0 mm vastagságú horganyzott acéllemezek, amelyekből a gyártás során tüskéket stancolnak ki. (szilárdsági osztályuk 250-350N/mm2).

Tartók gyártása

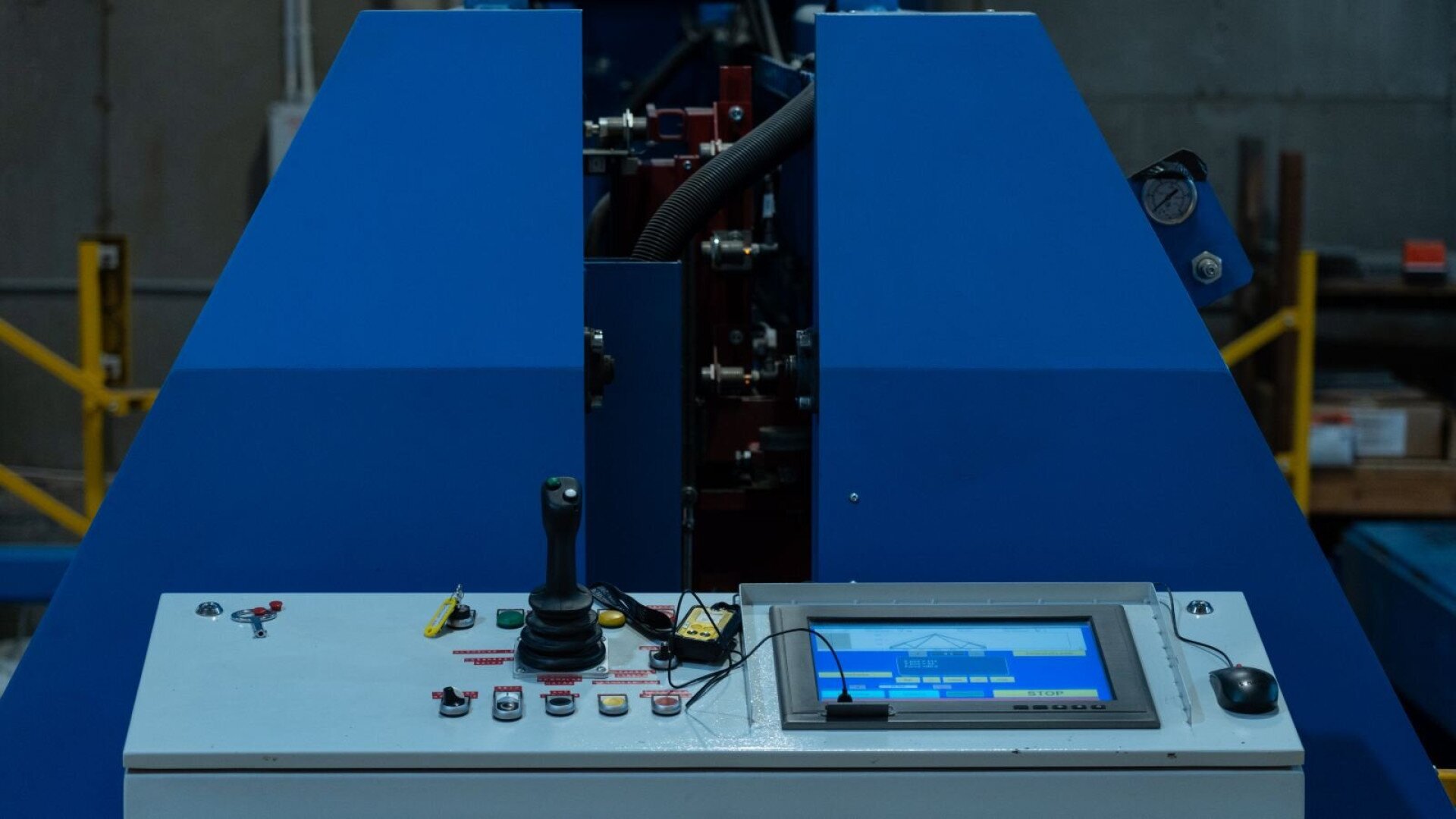

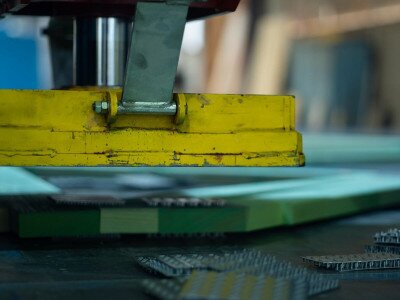

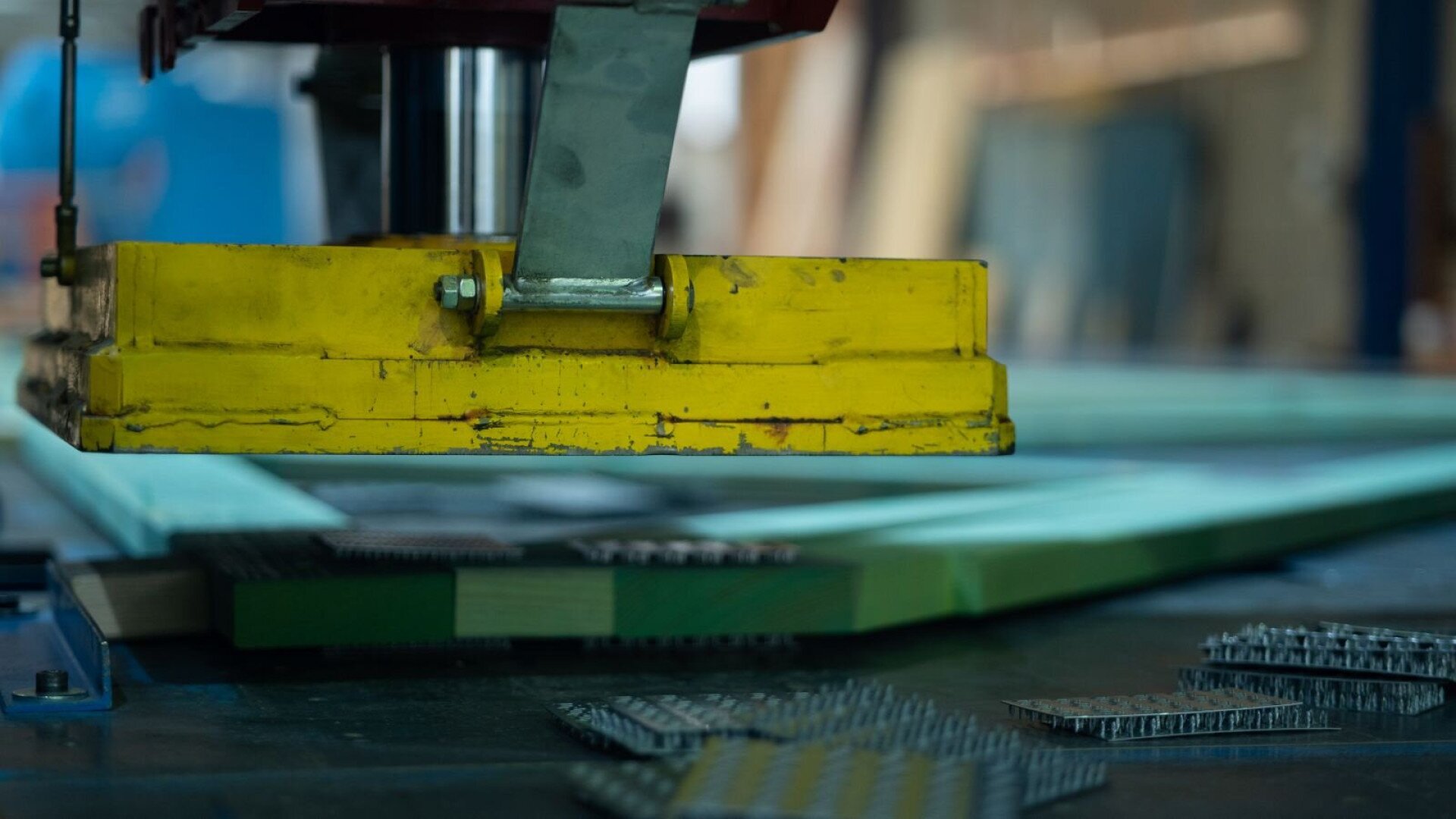

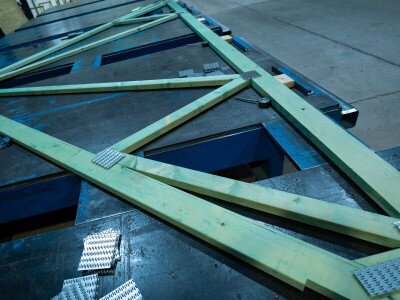

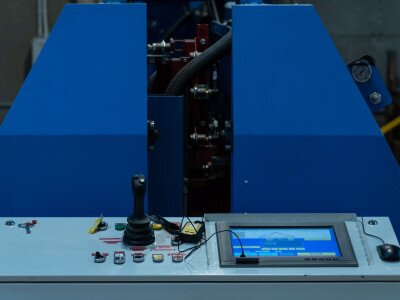

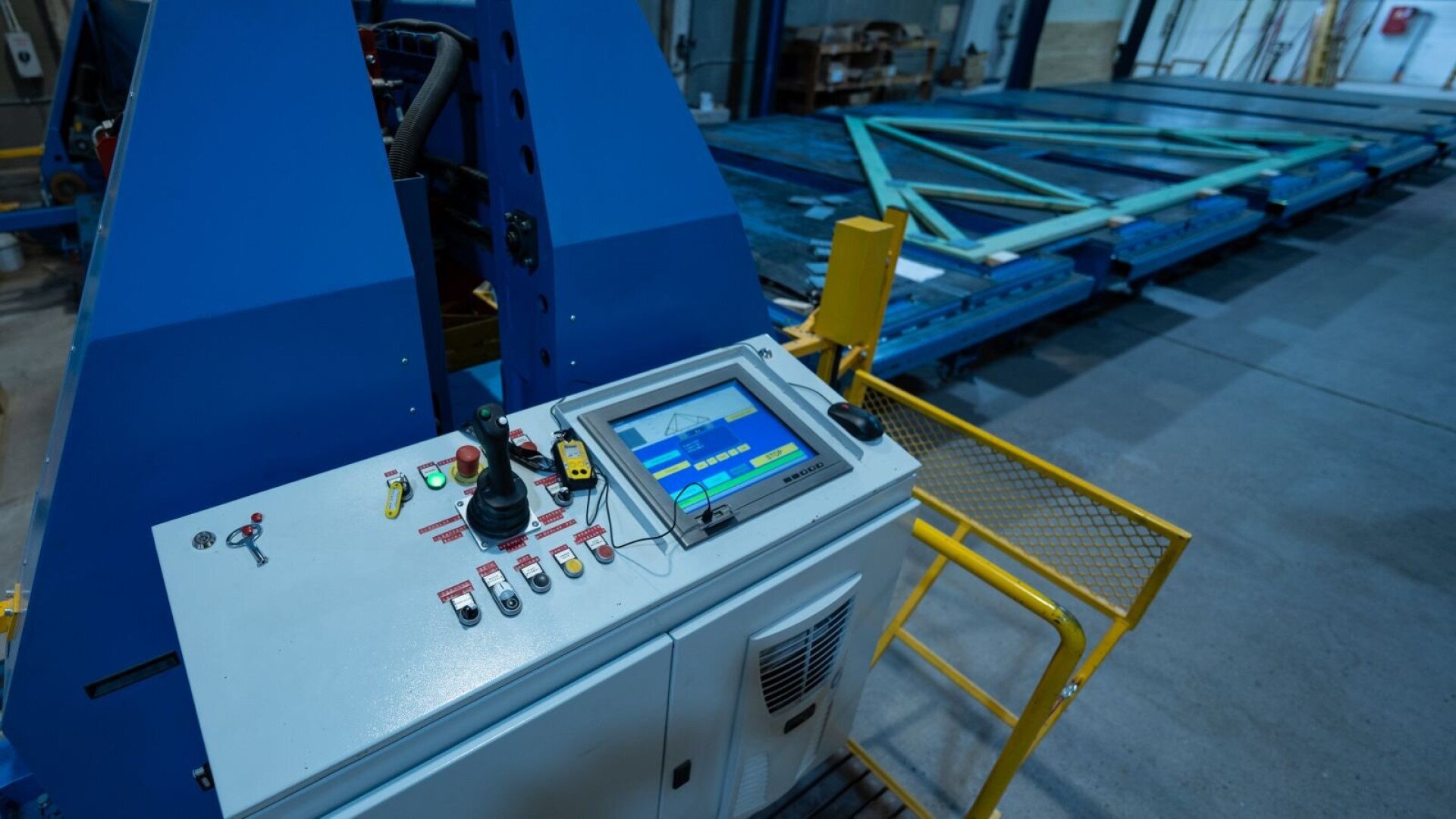

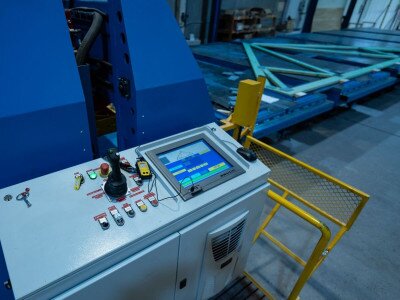

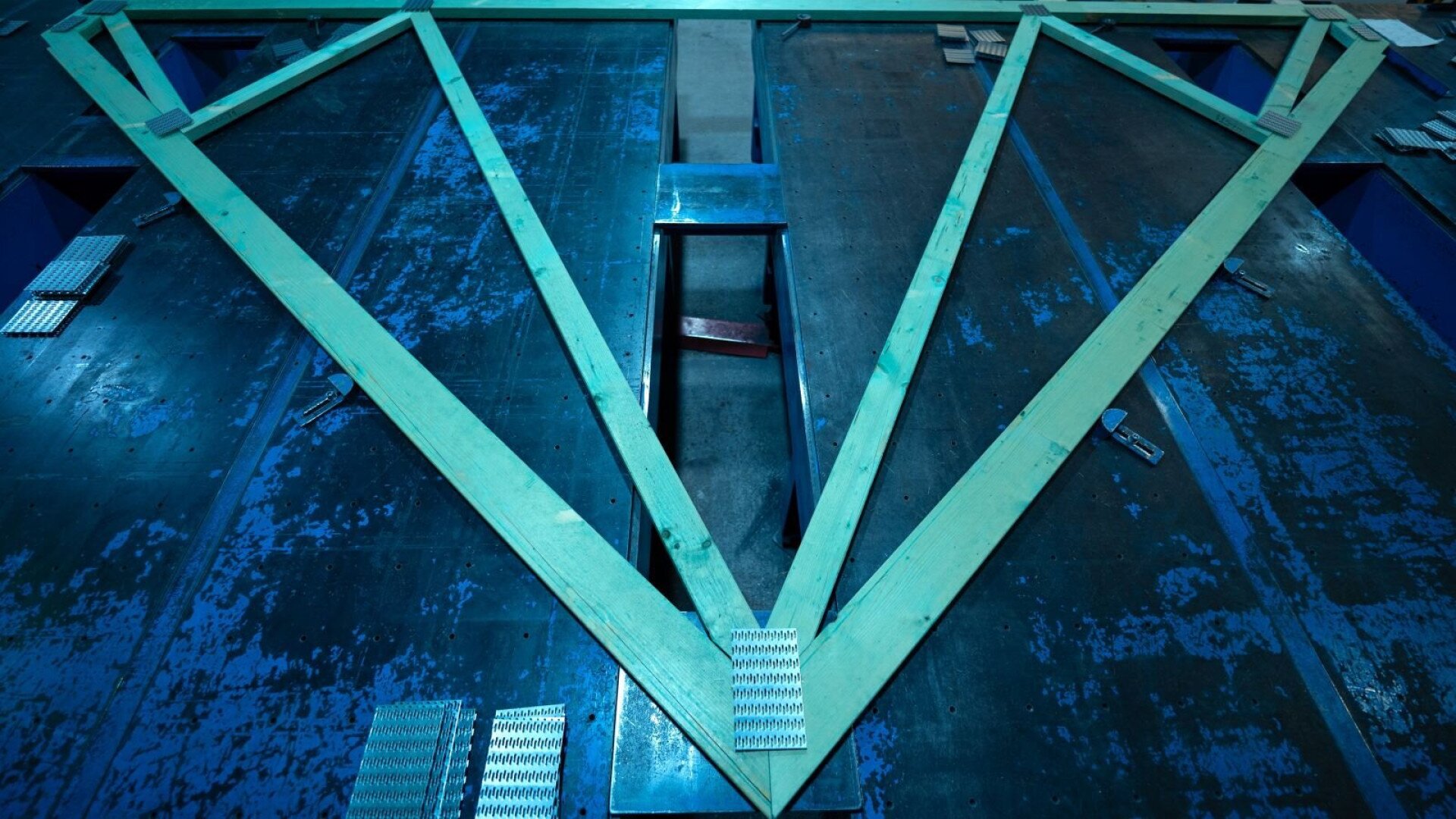

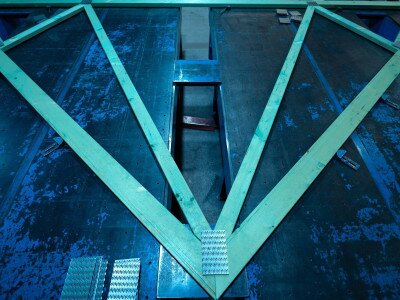

A gyártmánytervek alapján a csomópontokban mindkét oldalon megfelelő pozícióba helyezett szeglemezeket egy 60 tonnás hidraulikus prés egyidőben préseli be a tartók faanyagába. A tüskék geometriája megakadályozza a szeglemezek kihúzódását a faanyagból

Hagyományos ácsolású tetőszerkezetek:

Cégünk WETO Viskon fa építészeti szoftver segítségével, hagyományos ácsolású tetők tervezését tudja elvégezni. Az elkészült tervek a gépvezérlési modulon keresztül jutnak az ácsipari CNC gépbe, mely nemcsak a faanyag pontos méretre vágását, hanem a furatok, csapok, bemarások kialakítását is elvégzi. A WETO fa építészeti szoftver és a Hundegger Speed Cut 3 ácsipari CNC közös munkája biztosítja a tetőszerkezet elemeinek pontos illeszkedését és időben történő legyártását.

Az egyedi azonosítóval ellátott tetőszerkezeti elemek pontos helyzete leellenőrizhető az összeállítási tervrajzon, így a helyszíni összeszerelés leegyszerűsödik. Az építkezés helyszínén a már készre gyártott faszerkezeti elemek összeillesztésével lehet elvégezni az ácsmunkát, jelentős időt és költséget takarítva meg.
